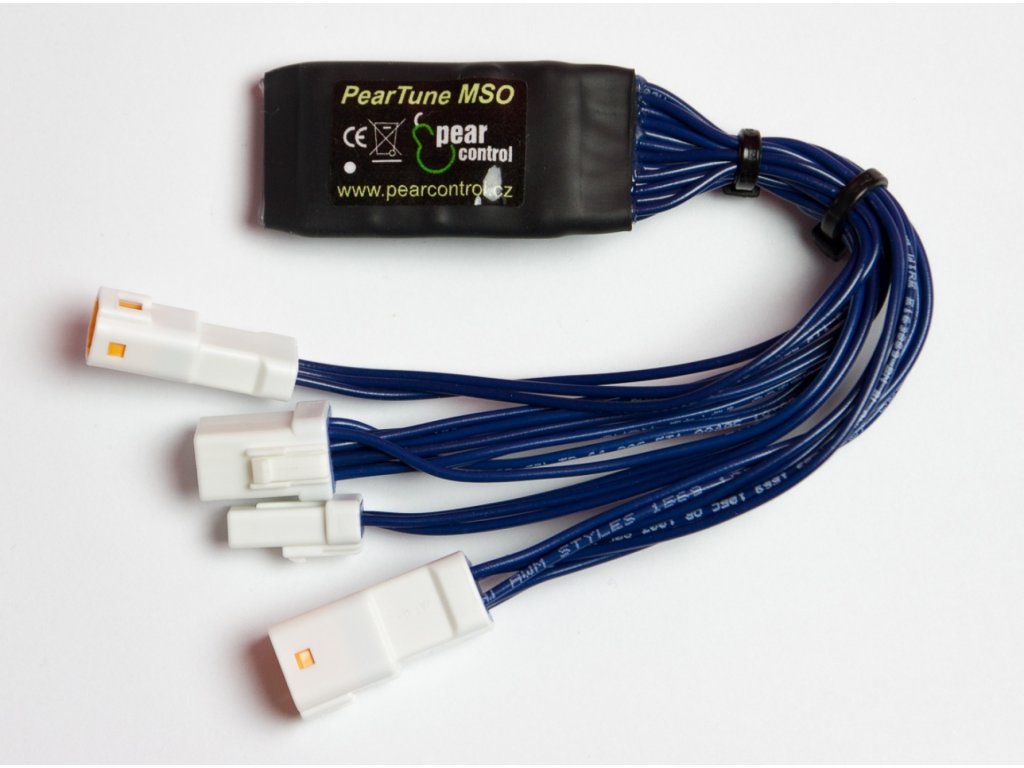

PearControl MSO - GIANT

Podrobný popis

Obmedzenie rýchlosti:  úplne odstránené

Aktivácia:  WALK BUTTON, + and - buttons

Zobrazenie hodnôt na displeji:  správne údaje

PODROBNÝ POPIS PRODUKTU:

PearTune sa zapojí do systému elektrobicykla s použitím kompatibilných originálnych konektorov. Zariadenie nie je nutné nijako nastavovať ani nie je pri inštalácii nutné použitie diagnostiky. Všetka konfigurácia a adaptácia na nastavenie konkrétneho kusu elektrobicykla je zaistená automaticky.
PearTune je zapojené medzi senzor tachometra a jednotku motora a medzi display a jednotku motora. Ako napájanie sa používa napájanie displeja. Všetky údaje ako je aktuálna, priemerná, maximálna rýchlosť, prejdená vzdialenosť, atď. zostávajú na displeji pravdivo zobrazované.
Jediný rozdiel je v tom, že od okamihu inštalácie Vy, nie Váš bicykel, určujete, ako rýchlo pôjdete. Maximálna rýchlosť je limitovaná už iba frekvenciou šliapania.

POUŽÍVANIE:

Funkciu PearTune MSO je možné kedykoľvek počas jazdy zapnúť alebo vypnúť krátkym stlačením tlačidla pre asistenciu vedenia kolesa (walk button). Funkcia tohto tlačidla zostáva pri dlhom stlačení nezmenená. Aktivita zrýchľovača je zobrazovaná na displeji blikaním indikátora zvoleného stupňa prípomoci a zobrazením hodnoty 9.9 km/h (2.5km/h) bezprostredne po zapnutí (vypnutí) zariadenia.

PearTune sa zapojí do systému elektrobicykla s použitím kompatibilných originálnych konektorov. Zariadenie nie je nutné nijako nastavovať ani nie je pri inštalácii nutné použitie diagnostiky. Všetka konfigurácia a adaptácia na nastavenie konkrétneho kusu elektrobicykla je zaistená automaticky.

PearTune je zapojené medzi senzor tachometra a jednotku motora a medzi display a jednotku motora. Ako napájanie sa používa napájanie displeja. Všetky údaje ako je aktuálna, priemerná, maximálna rýchlosť, prejdená vzdialenosť, atď. zostávajú na displeji pravdivo zobrazované.

Jediný rozdiel je v tom, že od okamihu inštalácie Vy, nie Váš bicykel, určujete, ako rýchlo pôjdete. Maximálna rýchlosť je limitovaná už iba frekvenciou šliapania.

Inštalačný postup - na stiahnutie tu

PT-MSO-G2-17/18/19

① Sňať plastový kryt stredového pohonu zospodu. Pod krytom sa nachádzajú tri skrutky INBUS. Dva z nich bližšie k prednému kolesu povoliť a vyklopiť motor smerom dozadu. Konektory a káble sú umiestnené pod motorom.

② Rozpojiť osempólový konektor medzi displayom a telom motora a trojpólový konektor medzi senzorom tachometra a telom motora.

③ Všetky štyri zodpovedajúce konektory na MSO zapojiť do uvoľnených zodpovedajúcich konektorov na elektrobicykli. Všetky konektory sú opatrené zámkami zabraňujúcimi ich nesprávnemu zapojeniu.

④ Umiestniť MSO do vhodnej polohy a prípadne použiť na kabeláž elektrikárske sťahovacie pásky. Motor klopiť späť do pôvodnej polohy a utiahnuť skôr povolené INBUS skrutky. Ďalej namontovať kryt a bicykel je pripravený na testovaciu jazdu.

Výrobca

PearControl sro

Technické parametre

Rozmery bez káblov: 21 x 40 x 12mm

Rozsah napájacieho napätia: 5 - 15 V

Maximálny odber: 100 mA

Maximálny príkon: 1.5W

Hmotnosť: max. 30g

Napätie nikde v zariadení, ani vo vnútri ani na vstupných/výstupných pinoch nepresahuje 20 V

Legislatíva

Výrobca si vyhradzuje právo na zmeny. Tento návod je neoddeliteľnou súčasťou predávaného zariadenia. Zariadenie nie je samostatne funkčným celkom. Používaním zariadenia PearTune MSO sa jeho užívateľ zaväzuje, že bude upravené elektrobicykel používať v súlade s platnou legislatívou daného štátu a to aj mimo pozemnej komunikácie, teda iba na vlastnom pozemku alebo na pozemkoch na to určených. Užívateľ tiež berie na vedomie, že prevádzkovanie bicykla mimo vlastného pozemku aj s vypnutým, avšak nainštalovaným zariadením PearTune MSO nemusí byť v súlade s legislatívou. Výrobca nezaručuje neporušenie záruky elektrobicykla ani nemožnosť poškodenia či zablokovania systému elektrobicykla. Výrobca sa zrieka zodpovednosti za akékoľvek škody, či už na zdraví alebo na majetku, spojené s inštaláciou alebo používaním tohto zariadenia.

Výrobca je držiteľom certifikátu skúšok elektromagnetickej kompatibility – zhoda s predpismi EÚ (označenie CE) a certrifikátu o reštrikcii použitia nebezpečných substancií (označenie RoHS).
